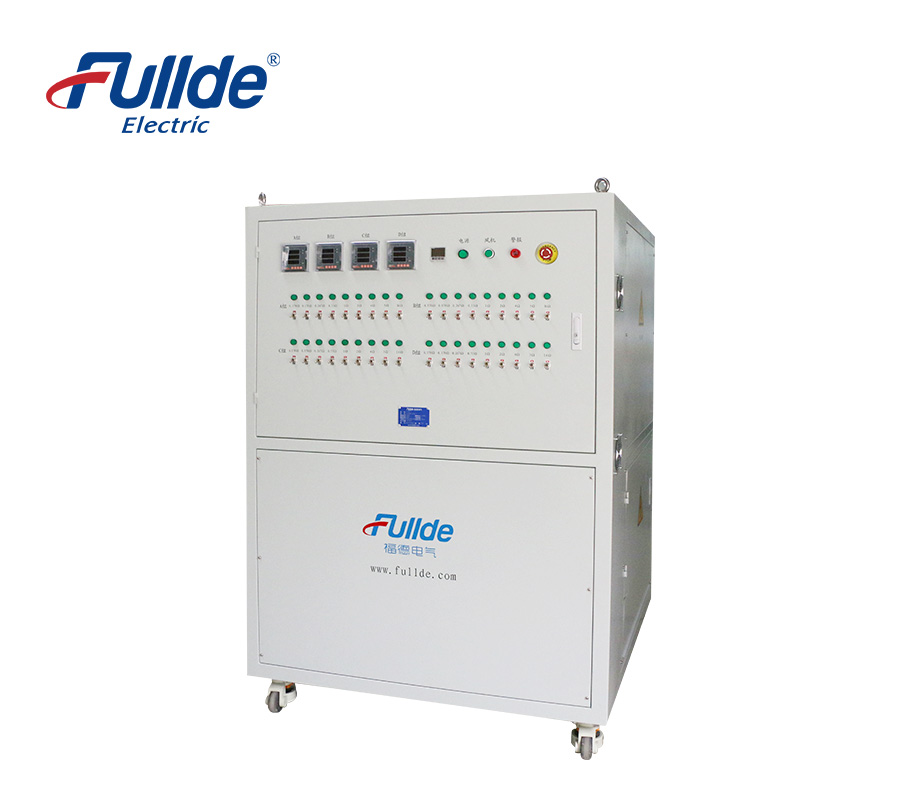

型号LB-100KW/75Kvar/75Kva-380VAC
应用领域
RLC干式交流负载箱主要应用于不同功率发电机、UPS电源、逆变器设设备实验室、生产车间、安装调试、研制开发、产品验收及日常维护测试领域。
功能特性
广东福德电子有限公司自主研发生产的RLC干式交流负载箱由阻性负载、感性负载、容性负载共同组合；三相负载功率独立控制，三相输入电压不平衡时也能精确调试出交流谐振点；功率输入采用分段式组合控制，可以任意组合模拟各种功率负荷，满足各种规格发电机、UPS电源、交流电源设备满负载检测需要，精确模拟交流用电设备谐振发生，有效检测交流电源设备带载能力、逆变效率、电压电流谐波、输出电压等性能参数。
我司生产的RLC干式交流负载箱采用了高品质功耗负载 ,RLC交流测试负载，模拟谐振发生，当谐振发生时，感性电流=容性电流=阻性电流，Q值=1；三相电压不平衡时，也能精确快速调试出每一相谐振点，科学检测交流电源设备保护功能及工作效率、供电性能，是生产车间、实验室、安装调试、科研开发必备的检测工具。
RLC干式交流负载箱，完全满足交流电源设备在出厂试验、型式试验的相关测试要求，目前已广泛应用于交流电源设备生产企业、交流电源设备的科研开发、交流电源设备检测鉴定机构、高校电气实验室、产品验收及日常维护测试领域。
技术参数
|
型 号 |
LB-100KW/75Kvar/75Kva-380VAC |
|
负载类型 |
阻感容一体 |
|
额定电压 |
380VAC/50Hz |
|
负载分档 |
R载：ABC相，每相分档可调，最小步进1KW L载：A BC相，每相分档可调，最小步进1KW C载：A BC相，每相分档可调，最小步进1KW |
|
工作电源 |
AC380V,50Hz |
|
功率因数 |
PF=0.8-1 |
|
使用环境 |
温度范围 -25℃~55℃；海拔≤ 2 500 米；日湿度≯95%，月湿度≯90% |
|
冷却方式 |
强制风冷、下进风、上出风 |
|
负载控制 |
手动控制：按钮开关控制每相的R载、L载、C载的功率档位 |
|
通讯接口 |
RS232 、 485通讯 |
|
绝缘等级 |
F |
|
监控方式 |
多功能仪表位于控制柜外壳，可监视测试回路的接线铜排处的电参数（电流、电压、功率因数） |
|
负载保护 |
1、紧急停止：可手动一键强制卸载，急停锁定状态下不能加载 2、高温报警保护：出风口温温度超过预设值，自动卸载并报警 3、风机风量保护:风量不足时，自动卸载并报警 4、风机热过载保护：风机不正常运转时，自动卸载并报警 5、风机相序自动转换保护：当控制电源线未按正确相序连接时，三相风机也可按正常方向运转 。 |
|
防护等级 |
IP23 |
功能选配
- 显示功能：通过通讯则RJ45网络远程通讯及控制还可自动生成各种图表、曲线及检测报告，数据内容丰富，报表适用性强，可以根据用户需要署名、变更格式等且能自动显示、记录温度、湿度、大气压力等环境检测参数；按机组编号和发动机号及测试年月日自动检索显示、打印测试报告及历史记录档。
- 谐波分析功能：能同时分析电压、电流的2～50次谐波含量及总谐波含量，电能累计等功能；
- 远程控制：通过上位PC机远程智能监控、测控负载的测试运行
