型号：LB-500VDC-70KW
【性能特点】

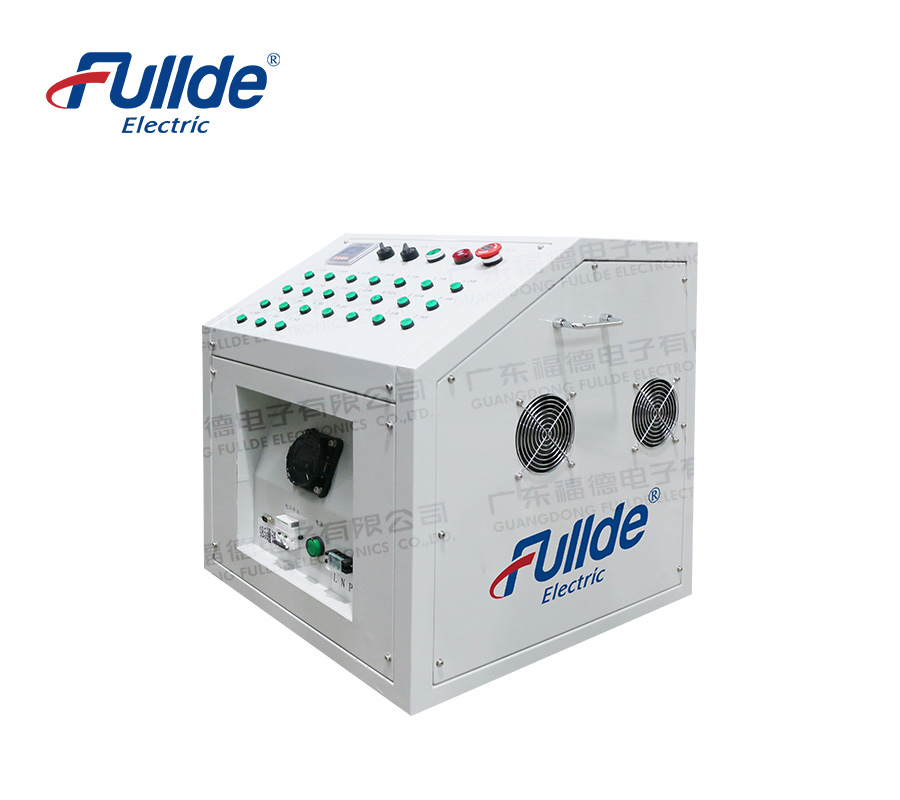

该负载箱由1+N台负载箱并联扩充，系统由电阻、风冷、电参数检查、控制部分组成。在确保串联使用时档位为同阻值档位的情况下可随意组合。该定制负载箱采用负载专用电阻，具有耐高温，防腐蚀，精度高，使用寿命长的特点。负载箱内置有纯阻性负载；可以模拟各种功率负载的任何组合。蓄电池测试、充电桩测试等交流电源测试及满负荷测试需要。广泛应用于实验室、生产车间、安装调试、研制开发。性能参数根据测试要求，任意组合，定制放电功率。主机有温度过热报警保护：由于特殊原因过热，可自动切断负载。新型动力元件，功率密度高。轴流风机具有风量小、散热性好、噪声低的特点。具有分类型开关控制的功率输入。控制柜配有控制面板，现场可通过开关进行组合控制，数显仪表位于控制柜外壳，可监视电参数（电流、电压等）数据。该系列负载箱具有负载加减载控制及测试的性能特点。
定制充电桩测试负载箱点阻性负载模块由若干特殊的镍铬合金电阻连接而成。合金电阻元件作为动力由特殊合金加工而成，外部材料中间填充由绝缘介质制成，其中电阻的封装满足负载试验的需要。合金电阻绝缘性能好，热性能高，均匀导热，低温漂移，电阻稳定，工作时间长。并具有耐酸、盐雾、雨水、防潮、防腐效果，全天候使用。
【技术参数】
|
型 号 |
LB-500VDC-70KW |
|
测试电压 |
DC500V/50Hz |
|
负载箱档位 |
分档可调+最小步进5KW 注：串联档位须保证同阻值档位串联，否则会损坏设备。 |
|
加载精度 |
±5% |
|
进线方式 |
单相 |
|
负载特性 |
纯阻性负载 |
|
负载控制 |
就地控制柜开关控制加远程控制 |
|
通信接口 |
RS485 |
|
绝缘等级 |
F级 |
|
防护等级 |
IP23 |
|
冷却方式 |
强制冷风 |
|
工作方式 |
连续工作 |
|
使用条件 |
- 25°C ~ +55°C；海拔≤2500米；日平均湿度≯95%；月平均湿度≯90% |
|
负载保护 |
1 . 紧急停止： 可手动一键强制卸载， 急停锁定状态下不能加载 2. 短路保护： 负载电路配有熔断器， 短路时自动卸载 3. 温度保护： 负载温度超过安全阈值时， 自动卸载并报警 4. 风机热过载保护： 风机不能正常运转时， 自动卸载并报警 |
|
监控方式 |
箱体终端配有多功能显示仪表，仪表位于箱体内部，可监视电参数数据 |
|
功率因素 |
定制充电桩测试负载箱功率因素为1 |
|
负载扩展 |
1 +N 台负载箱并联扩充 |
|
外观尺寸 |

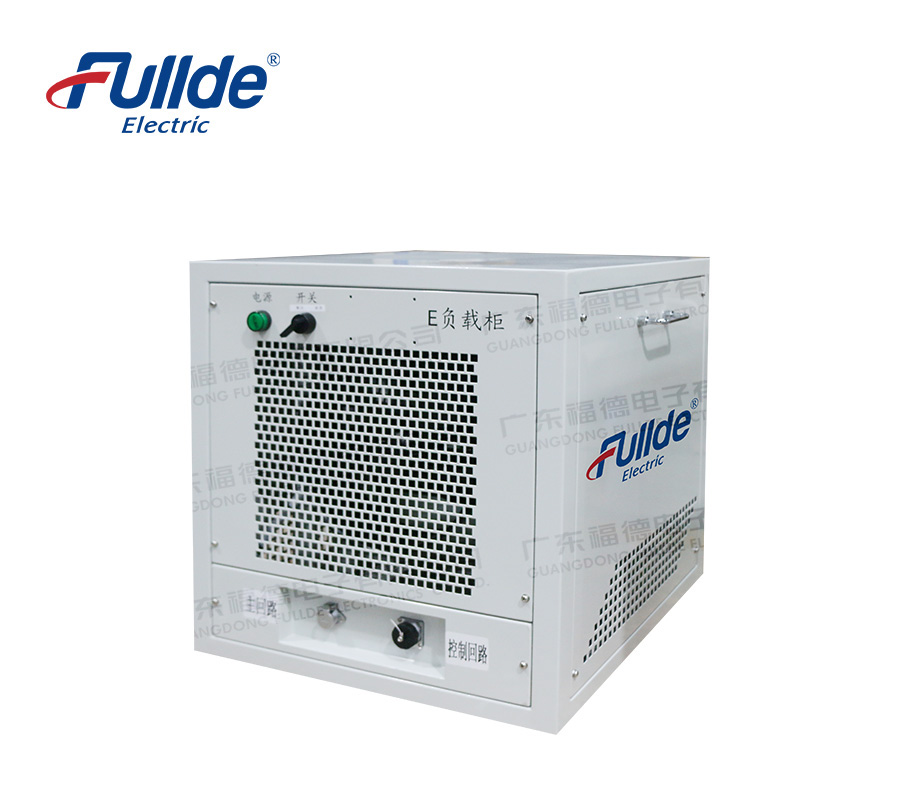

电阻柜1、550*600*600（mm），不带脚轮 电阻柜2、550*550*600（mm），不带脚轮 控制柜，550*600*650（mm）不带脚轮 |
|
重 量 |
负载箱≈40kg |
【功能选配】
- 显示功能：通过通讯则RJ45网络远程通讯及控制还可自动生成各种图表、曲线及检测报告，数据内容丰富，报表适用性强，可以根据用户需要署名、变更格式等且能自动显示、湿度、大气压力、记录温度等环境检测参数；按机组编号和发动机号及测试年月日自动检索显示、打印测试报告及历史记录档案。
- 远程控制：通过上位PC机远程智能监控、测控负载的测试运行
